壓縮彈簧的使用越來越廣，哪些你知道如何快速提高壓縮彈簧的使用壽命嗎，下面就來給大家講講，希望可以幫助到大家。

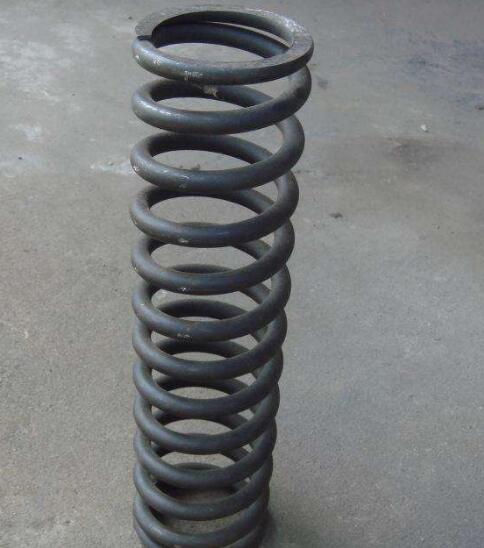

　　壓縮彈簧的等溫淬火：等溫淬火可用于直徑較小或淬透性足夠的壓縮彈簧，這不僅可以減少中心的變化，還可以提高強度和韌性。等溫淬火后，最好再進行一次回火，這樣可以提高彈性極限，回火溫度與等溫淬火溫度相同。

　　壓縮彈簧的松弛處理：壓縮彈簧在外力的作用下工作很長時間，由于應力松弛，會發(fā)生輕微的變形，特別是在高溫下工作的壓縮彈簧，應力松弛現(xiàn)象在高溫下更加嚴重，這降低了壓縮彈簧的精度，這將導致一般的精密壓縮收縮彈簧是不允許的。因此，這種壓縮彈簧應該在淬火和回火后放松。

　　熱處理過程：預先加載壓縮彈簧，使其變形超過壓縮彈簧工作時可能發(fā)生的變形。然后在高于工作溫度20℃的溫度下加熱，并保持溫度8~24h。

　　變形熱處理：變形熱處理是鋼的變形強化和熱處理強化的結(jié)合，以進一步提高鋼的強度和韌性。變形熱處理可分為高溫、中溫和低溫。高溫熱機械處理是在變形后以穩(wěn)定的奧氏體狀態(tài)立即淬火，也可以與鍛造或熱軋結(jié)合，即熱成型后立即淬火。60Si2Mn鋼制成的汽車板簧經(jīng)過高溫變形熱處理(930℃+熱變形18%，油淬)和650℃快速回火。25分鐘后，強度和疲勞壽命都有很大提高。

　　噴丸處理：噴丸處理是提高壓縮彈簧表面質(zhì)量廣泛使用的方法之一。壓縮彈簧要求高的表面質(zhì)量，表面缺陷，如劃痕、折疊、氧化和脫碳，經(jīng)常成為壓縮彈簧工作時的應力集中和疲勞斷裂源。如果你使用小型壓縮彈簧表面的高速拋丸和拋丸不僅提高了壓縮彈簧的表面質(zhì)量，還提高了表面強度，使表面處于壓縮應力狀態(tài)，從而提高了壓縮彈簧的疲勞強度和使用壽命。

　　以上就是為大家分享的內(nèi)容，希望對大家有所幫助。
