五金沖壓件拉伸過程中起皺的常見原因及解決方法?

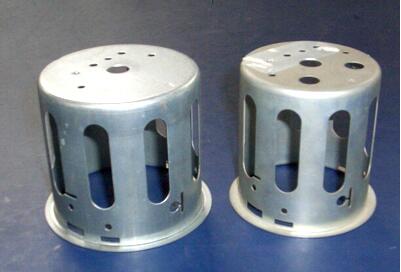

　　拉伸件在拉伸過程中起皺的原因很多，主要原因有以下幾個方面：

　　1、沖壓件壓料筋不合理，壓料筋過小和位置不正確，不能有效阻止板料過快流動，形成起皺。

　　2、頂桿的壓力過小，使沖壓件成型不徹底，形成起皺。

　　3、沖壓件拉伸深度太深，導致制件在走料的過程中板料流動過快，形成起皺。

　　4、沖壓件在拉伸過程中凹模R角過大，導致在拉伸過程中凸模無法壓住料，造成板料流動過快形成起皺。

　　5、模具定位設計不合理，導致沖壓件拉伸過程中無法壓住料或者壓料邊過小，導致在拉伸過程中無法壓住料，造成起皺。

　　6、凸凹模間隙過大導致在拉伸過程中無法壓住料，造成起皺。

　　以上為五金沖壓件拉伸過程中起皺的常見原因，在具體問題中需要具體的分析，根據沖壓件的具體情況來查找具體的原因。 防止起皺的方法就是要保證五金沖壓件在拉伸過程中模具能夠壓住料，保證合理的板料流動速度。沖壓件在拉伸時板料流動過快，則可造成起皺;另一方面，板料流動過慢，則可造成沖壓件開裂。 在壓料面上設置拉延筋是調節(jié)控制變形阻力的一種有效和使用的方法。拉延筋能夠很好的調節(jié)材料的流動情況，使拉伸過程中各部分的材料流動阻力均勻，使材料流入到型腔中的量適合制件的需要，防止多則起皺，少則開裂的現象。 對于形狀復雜的曲面拉伸件，尤其是凸緣較小的拉伸件，應設置拉延筋，以提高拉伸的徑向拉應力以控制起皺;拉延筋的設置位置在徑向拉應力較小的部位上，即板料易流動的部位。對于凸緣較小的零件，為了設置拉延筋，可適當增加一些材料(工藝補充材料)，修邊時再將這部分去除掉。對于拉伸深度相差大的拉延件，拉延筋應設置在進料少的部位，這樣就可組織該部分過多的材料拉人凹模腔內，從而防止起皺。

　　以上就是為大家分享的內容，希望對大家有所幫助。
